First topic message reminder :

yuk kita split dan bagian Tube Power Amplifier, mudah-mudahan ada yang kasih pencerahan..
terutama sistem yang membedakan antara preamp tube dan power amp tube...

William Sudiyono wrote:

thx mas gwendy nice infoooo saya coba troubleshoot

Goog job mas willi...
http://williamaudioworkshop.blogspot.com/

wah.. salut sama mas willi.
preampnya manteppp!! jadi ngiler pengen belajar bikin tube.

Rekan solfers,
Saya punya rangk preamp tabung (copotan dari saudara), tadi siang sy coba pasangkan dg GC suara mbrebet (apa ya bhs indo-nya). Preamp tsb pakai 2 lampu, setelah sy lihat satu lampu nyalanya agak redup (spt mau mati), mo ganti tapi kok tidak ada tulisan tipe/merk, ada yang bisa bantu 'menerawang' lampu ini ?

http://www.flickr.com/photos/46418009@N07/4262748114/



Penampakan preamp-nya :

http://www.flickr.com/photos/46418009@N07/4262737956/


tq

pagi mas sithot, kalau ada tulisan - etsa kode di tabung mbantu banget, rada susah lihat nya kalu cat marker ud ilang, mesti diputer-puter dibawah lampu. juga bisa ukur tegangan di kaki 4-5. kl ~6V ya keluarga 6dj8-ecc88-6922, kl 12V ya bisa jadi keluarga 12xxxx..met nyoba

Thanks Opa, di salah satu lampu kalo gak salah ada tulisan C** (lupa), nanti dech saya cek lagi, tapi yang satu gaka da. Nah untuk nyoba-nyoba nich yang bikin ngeri he he, udah dicabut listrik PLN-nya aja, saya ukur disalah satu poin mute tegangan masih 230V.
Maklum ini preamp copotan dari saudara yg beli (mesen di jatim)


tq

pak Sithot, setelah dicabut stekernya, diinetralkan capacitornya , caranya pake resistor min.1watt, 100k, kedua ujungnya disambung capitan buaya.

pakai bleeder ala cipinang

Wah...ini kayakny gadget yg harus dimiliki buat ngoprek lampu he he, to all, tengkyu ya...


tq

haris wrote:

@bjO maaf ga koreksi lagi saya he he he dah di ganti gambarnya. . . .
link sama dengan yang di post @gwendy

om gwen to skema ini..skema power supply kyk gmn ya..to filament pake 6,3v or 12,6v ya...
thx

power suply bisa pake yang biasa aja atau pake tube bridge, yang penting suplynya 300V, untuk filamen 12AX7 kan punya 2 filamen, klu diparalel 6,3V dan klu seri 12,6 V.

saya coba bikin dr 2 trafo ct 1A 12V digabung 1 trafo biasa 12 V 0.5A ..bs di pake gk om
dah rakit psu teg keluar to HV 258volt trs to filament 11,8volt..

bisa saja cuma pasti trafonya panas, klu kesulitan trafo HV coba pm kang ady , saya juga pesan kesana dan hasilnya sangat rapih dan savety menurut saya karena setiap satu lapisan lilitannya terdapat isolator, tentukan saja berapa voltage, dan amperenya.
sdh bagus harganya juga murah hehe

haris wrote:

https://2img.net/r/ihimizer/img121/396/picture3bv.jpg

udah jadi pcb sama komp pasip tinggal 12ax7 nya mo cari yang murmer
loak juga ga pa2 he he he ueda gimana

salam kenal kang haris..numpang tanya skema preamp py kang haris itu to filamen heathernya diseri apa pararel ..?
terima kasih

seri 12.6 VDC/AC kang . . . .

Met malem sepuh2..... Kl preamp EF800 suaranya bagus gk ?...... Sy dapet hibahan dr abang, cm khn sy gk ngerti neeh....pic nya :



thnks

whaaa....ampohm!!...eh amphuunn!!...takman, BG-nx, ASC......EF800 cocok untuk EARGASM !!..aikido kah ini?..kakak nya mas alfiore jelas sayang adik

Walah......
kakaknya baikkkkkkkkkkkk banget.................
KEREN

opa teguh wrote:

whaaa....ampohm!!...eh amphuunn!!...takman, BG-nx, ASC......EF800 cocok untuk EARGASM !!..aikido kah ini?..kakak nya mas alfiore jelas sayang adik

Waah bkn sayang nmny opa..... yg ada nyeburin sy neh (abang sy)
Aikido ?... Gk ngerti sy, abang cm bilang kl ini preamp EF800 d triode kan.
@Om Mimin : sayang nya mau dibikin mati pelan2 Om........

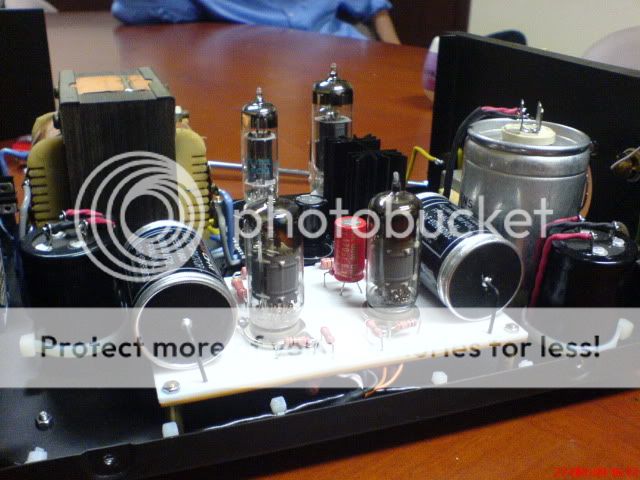

pas sy bongkar tuh preamp isinya sederhana banget
BG NX, coupling Amp ohm, Mundorf Mlytics HV (50+50), Siemen oil caps..... D supply nya BG-Fk (100/25v), BG STD (100/100v, 3300/16v), Mundorf Mlytics HV (50+50).
Kira2 kl mau d upgrade yg mana yaaa ?

langsung dibunyikan aja dulu baru tau yang kurang dimana.

alfiore wrote:

Waah bkn sayang nmny opa..... yg ada nyeburin sy neh (abang sy)
Aikido ?... Gk ngerti sy, abang cm bilang kl ini preamp EF800 d triode kan.
@Om Mimin : sayang nya mau dibikin mati pelan2 Om........

Sungguh kakak yang kejam...
koq tega-teganya meracun adiknya dengan barang-barang beginian.....
heh... Ter..la..lu....
