(DIY)B1 buffer pre-amp PCB (Jilid 2)

First topic message reminder :

THREAD LANJUTAN
(DIY)B1 buffer pre-amp PCB
Untuk Membaca Thread sebelumnya,
Klik : (DIY)B1 buffer pre-amp PCB
------------------------------

Hehe sama....punya saya sudah berbulan-2 belum punya kandang.....tweak forever .

lagi pada bikin kandang emas ya

Lapor rekans,
Setelah debugging dengan serius, ketahuan dah penyakitnya, ternyata track dibagian buffer ada 'copot' setelah berulang kali di solder...he he,so B1 masih "OK" setelah track tsb diperbaiki.


tq

wah selamat deh bang sithot.. untung saya ga punya komponen bwat tweak, jadi aman dah DC B1 Buffer ne

Rekan2 n senior2 Solfegio...... Mau mbikin pengakuan nihh. Sy br denger suarane B1 ini (ketinggalan banget yaks..)
First impressi : "Woww"........ Suara spaker aktif sy jd komplit rasanya, sound stage nya nambah luas, suara alat musik menjadi jelas bagian2 nya (gak kyk gado2...campur aduk), bass nya jg jd lbh pulen didengar

Ini tampilan B1 sy alakadar nya, lumayan laah buat nemenin speaker Bose sy
B1 dengan box alakadarnya

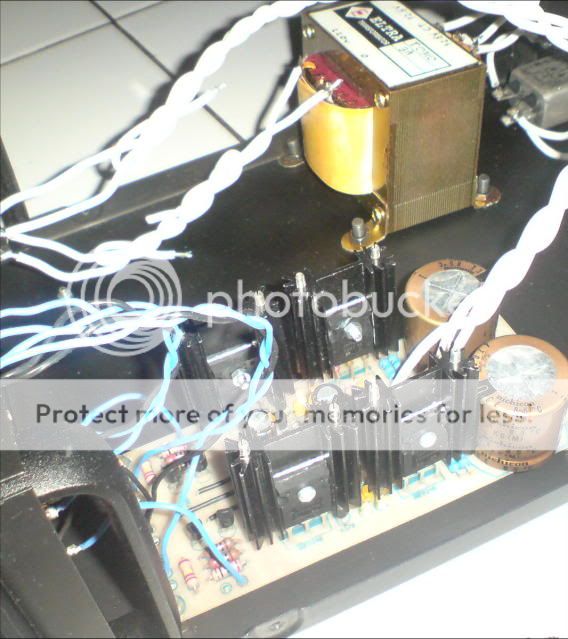

Bagian dalam B1









Ada yg mau sy tanyakan nih rekan2 n senior sekalian........ Bagian manakah yg perlu d upgrade atau d ganti untuk bs mendapatkan "hawa tube"(menebalkan suara vokal, lebih mellow n suaranya jd gk terlalu kering) pada B1 ini......... Mohon pencerahan nya.....
Thnks

he he he.. ini abangnya "Hypnotize Solfegio" ya..., satu bapak lain ibu
ini pakai Takman Metal dan Karbon yaks?? atau jangan2x malah sudah sinkoh?
gambarnya agak samar..

adymardianto wrote:

he he he.. ini abangnya Hypnotize SF ya... satu bapak lain ibu
ini pakai Takman Metal dan Karbon yaks?? atau jangan2x malah sudah sinkoh?
gambarnya agak samar..

Wah Om Adi emg mantab penerawangannya, mesmerize yaa kl gk salah. R nya cm Takman aja Om.
Kira2 bagus mana nih yaa, yg mesmerize sama hypnotize ?

Yang 220R takman metal/sinkoh mas wira? maklum lg pake hp gak jelas liatnya
Itu blackgate gak dicoba tuker posisi sama musenya,terus yg bypass sama led 5 biji pake mkp saja,kayaknya mas wira masih menyimpan lontong super

Takman Om....Shinkoh maah kemahalan buat kantong sy. Saran nya bs d perjelas Om ?.... Maklum gk ngerti apa2 nih (by PM aja yaaa)
thnks

alfiore wrote:

Takman Om....Shinkoh maah kemahalan buat kantong sy. Saran nya bs d perjelas Om ?.... Maklum gk ngerti apa2 nih (by PM aja yaaa)
thnks

lihat punya kang sutantoroy

Spoiler:

semoga membantu

alfiore wrote:

Rekan2 n senior2 Solfegio...... Mau mbikin pengakuan nihh. Sy br denger suarane B1 ini (ketinggalan banget yaks..)

Mantap sekali....jadi ngiler nih.......

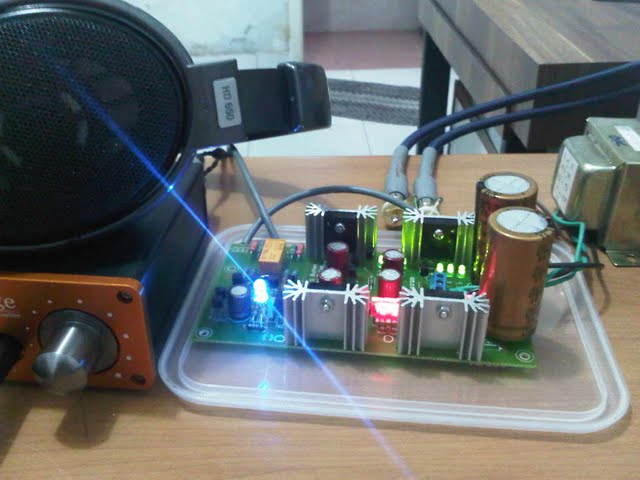

Poject pertama sy nih...., terima kasih ke Mas Ady yg udah siapin partnya...

Mohon sarannya,

DC Out = -10.56 / +10.51
DC Offset = 2mV

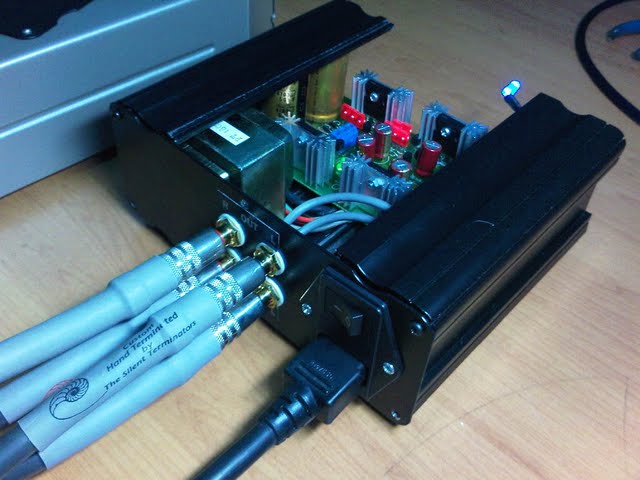

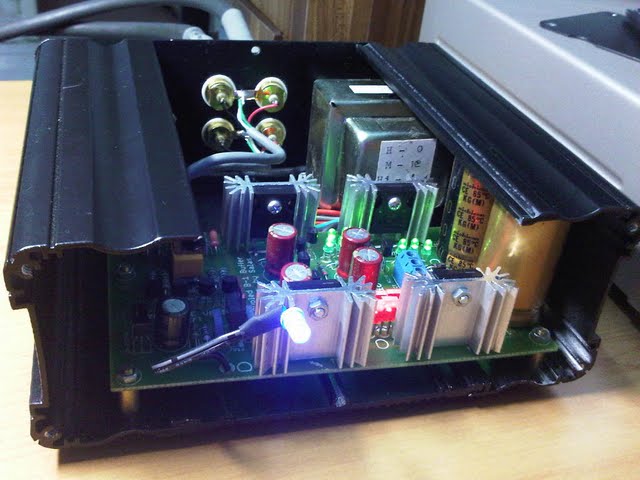

Penampakannya:









Chassis pakai Extruded full alumunium, kabel internal Belden.
Hasil yg di dapat, staging lebih luas dan low lebih terarah.

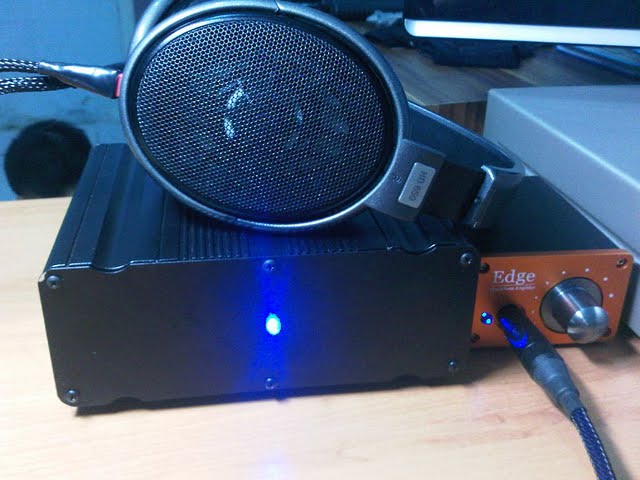

@Atas nice build, manis tuh finishingnya (headphonenya lebih manis lagi )

Itu make kabel canare tipe apa bro? Saya lagi anti ama kabel canare L2T2S, highnya benar-benar kurang

sutantoroy wrote:

@Atas nice build, manis tuh finishingnya (headphonenya lebih manis lagi )

Itu make kabel canare tipe apa bro? Saya lagi anti ama kabel canare L2T2S, highnya benar-benar kurang

Thank u Bro.
Sorry salah kabel, yg ini pake Belden 8723 (4-core), pake Canare noise nya besar banget.
Interkonek pake Cardas Golden Reference, Power Cable Cardas Golden Reference juga.

bayu_107 wrote:

alfiore wrote:

Takman Om....Shinkoh maah kemahalan buat kantong sy. Saran nya bs d perjelas Om ?.... Maklum gk ngerti apa2 nih (by PM aja yaaa)
thnks

lihat punya kang sutantoroy

Spoiler:

semoga membantu

Wkwkwkwk......... Kl sama Om Roy maah jgn dibilang, wong yg ngerakit B1 nya ini khn beliau. Mantab laah pokoke
Pisss Om Roy

@alfiore

MANTEP DC B-1 Buffernya.
versi awal dari DC B-1 Buffer (sama seperti yang saya pakai) cuma bedanya saya pakai parts MURAH

MEZMERIZE --> versi lengkap di satu PCB (Potensio + Input 6 buah n selector + delay)
HYPNOTIZE --> Potensio gak ada, input 1 biji aja, tetap pakai delay
SYSTEM OF A DOWN --> versi PAHE --> no DELAY, just Buffer with Shunt Reg.

@magician
WUAHHHHHH --> MANTEP BGT DC B-1 Buffernya (Apalagi headphone nya)
Lihat Kabel INTERKONEK SEGEDE GAJAH --> MAKIN MANTEPPPPPPP!

@magician, he he..penganut belden, sama doong mobil butut ku penuh ama belden, murmer & oke..apa lagi HD650 nya...cihuuyy bgt..ngilerr mode on..o ia aktif di audiophile-id kah?

alfiore wrote:

Kl sama Om Roy maah jgn dibilang, wong yg ngerakit B1 nya ini khn beliau. Mantab laah pokoke

weleh B1 nya kang sutantoroy yang di post di kamar sebelah
berarti itu R ada yang

@crt: thank u Pak Ode, oh iya, GC yg dari Pak Ode blm sempet di buat nih.....malah buat B1 dulu, hehehee...., skrg malah keasikan ama B1, mo coba ganti part nya supaya lbh warm.

@opa teguh: bener, Belden itu murah meriah dan shielded bagus sekali, saya banyak pasang buat studioTV.

m461c14n wrote:

@crt: thank u Pak Ode, oh iya, GC yg dari Pak Ode blm sempet di buat nih.....malah buat B1 dulu, hehehee...., skrg malah keasikan ama B1, mo coba ganti part nya supaya lbh warm.

@opa teguh: bener, Belden itu murah meriah dan shielded bagus sekali, saya banyak pasang buat studioTV.

Dibuat STEP-BY-STEP, biar KERASA asyiknya pak .
Monggo Dioprek sampai MANTAP pak !


-----------------------------------------------------------------------------------------------------------------

Oh, iya
Untuk yang mau nyoba-nyoba tweak murah meriah

R yang 2x47 ohm diganti 10 ohm / 5 watt
Heatsink (terutama IRFP yang deket dengan Buffernya) ganti yang agak GEDEAN.
Atau yang pakai casing aluminium --> langsung aja Lipet ke Bagian bawah MOSFETnya --> Casing jadiin Heatsink --> Jangan Lupa Pakaikan MICA WASHER (isolator) sebelum di mount IRFP ke casingnya.

dan Kalau punya caps 0,22uF - 3,3uF (MKP) coba di swap Elco yang 100uFnya (deket LED) dengan MKPnya.


DAN KALAU SUARANYA MASIH KURANG JUGA ???
Beli BUFFER / PRE-AMP tipe LAIN


Atau nunggu versi "THE NEXT LEVEL" --> Kalau ADA.

Salam
La Ode
